Información técnica requerida para Trabajos de Ensamblado de componentes en plaquetas/módulos con Tecnologia de insersión (Convencional ó discreta) y/o Montaje Superficial (SMD):
|
|

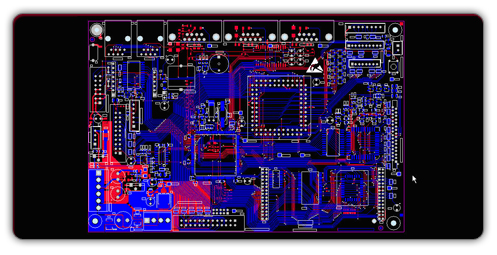

1) Archivo PCB de diseño de la plaqueta
(Alternativas:dibujo de los componentes en PDF ó Corel Draw) |
|
2) Listado de componentes de la plaqueta que se va a armar
(Ejemplo del mismo):
Bill of Material for C:\CLIENTES\\MODULO.PCB
On 12-Jun-2007 at 12:21:03
Comment |
Pattern |
Quantity |
Components |
| |
|
|
|
| 1000uF |
CE4020 |
1 |
C13 |
| 100K |
0805 |
1 |
R1 |
| 100R |
0805 |
2 |
R26, R28 |
| 100nF |
0805 |
6 |
C3, C4, C6, C7, C12, C14 |
| 10K |
0805 |
16 |
R4, R5, R6, R7, R8, R9, R10, R11, R12, R14, R15, R16, R17, R19, R20, R29 |
| 10uF |
POL1 |
1 |
C15 |
| 1K |
0805 |
1 |
R2 |
| 1N4007 |
MLL41D |
6 |
D6, D7, D8, D9, D10, D11 |
| 1N4148 |
MLL41 |
3 |
D2, D3, D5 |
| 1uF |
POL1 |
5 |
C8, C9, C10, C11, C16 |
| 220K |
0805 |
1 |
R33 |
| 220nF |
0805 |
1 |
C5 |
| 22K |
0805 |
1 |
R27 |
| 22pF |
0805 |
2 |
C1,C2 |
| 270R |
0805 |
1 |
R34 |
| |
|
|
|
|
| |

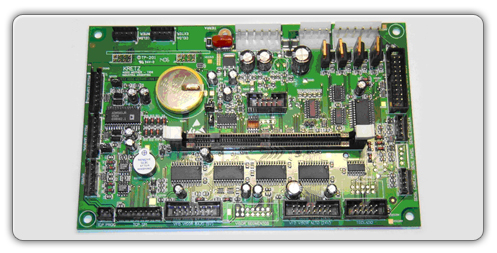

3) Muestra ó prototipo de la plaqueta armada que sea REPRESENTATIVA de la producción:
(Es importante que no tenga diferencias con lo que se solicita armar)
|
|
4) Toda información adicional que contribuya al ensamble/armado de las plaquetas/módulos aclarando aspectos críticos ó indicaciones especiales: |
|
|
|
